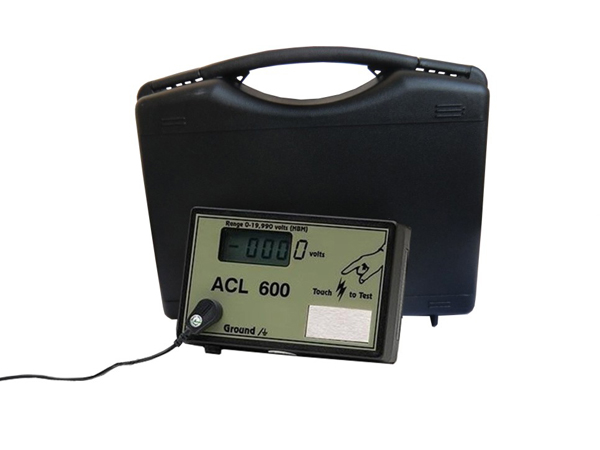

ACL-600人体静电检测试仪

特点

——快速显示0～19,990伏间的静电

——触摸测试正负两极静电

——有10毫米的接地座，容易接地

——内置液晶显示器的低电量指示灯

——微功耗电路允许9伏碱性电池，连续工作约6个月

——导电防静电手提箱有包含保护性的防静电泡沫

——检测人体携带多少静电

——检测任何潜在的静电发生器的静电，包括以下设备：手腕带，脚跟带，脚趾带，防静电鞋，椅，餐桌垫，地板垫，接地线，专用地板，服装，静电喷雾，地板饰物，潜在的两个人或材料之间的差异，等等。

简介

ACL-600人体静电检测仪是一种简单易用，价格优惠的的仪器，用以检测人体所携带的静电荷量并且通过接地可以消除电荷。本装置可以拿在手上也可以安装到墙上，对您的防静电保护是一个全方面的检查工具。

操作方法

使用ACL600人体静电检测仪做任何测试前，必须先接地，使用提供的6英尺线接地，接地线一端是10mm的接地座，另一端插入4mm的蓝色插孔内。

注意：不接地会影响测试的结果，如果ACL-600人体静电检测仪不接地，会造成不一样的读书

标准测试

检测/消除人体携带的静电荷量，先接地，然后一个手指接触“Touch to Test”板进行测量，然后观察液晶显示给出的正、负两极在0～19,990伏间的静电电压值。然后触摸“GROUND”字符旁边的10毫米的接线座。。

其他测试

A:手腕带和线:连接10毫米的引脚到ACL-600仪器10mm的接线座上，接触“Touch to Test”板时摩擦脚，如果手腕带和线功能正常,ACL-600将显示" 0000 "。

从断开腕带的线,摩擦脚并重复测试。不同的湿度和类型的鞋,将产生不同千伏特的静电电荷读数。

B: 线圈和地线：这些测试方法同上述所说的, 握住裸露的金属/导线连接到“Touch to Test “板进行测试。

C:专用地板，地板垫，地板涂层，地毯静电喷雾：握住仪表并用拇指或手指接触“Touch to Test “板进行测试。穿着鞋跟带或其他防静电鞋,当接触“Touch to Test “板时来回移动脚摩擦待评估的地板，如果该地板功能正常，LCD将显示“0000”V。穿着同样的防静电鞋在一个已知绝缘地板上做同样的测试，脚反复移动摩擦地板，可以发现即使穿上再好的鞋，在绝缘地板上也会有电荷产生。最后，穿上胶鞋或球鞋在绝缘地板上做测试，几千伏的电压将会在LCD上显示。

D椅子或椅子套:抱住仪表与拇指或手指使接触“Touch to Test “板进行测试。坐在椅子上,前后摩擦地板。如果椅子或椅套正常工作并接地，LCD将显示“0000”V。切断椅或椅套与地面的连接或使用一个绝缘的椅子,确保任何地板垫不接地。再次摩擦地板，ACL 60将会显示，,即使很小的移动也会产生大量的电荷。

E复用连接插头:假如地面有故障或连接插头有缺陷,acl-600静电测试仪将会显示电荷。重复这个过程,用于检查接地线是否使用一个已知的正常工作的接地线(例如插座或其他接地表面)。

F不同电位:测试需要2个人。首先，第一个人手持ACL-600静电测试仪，并且并用拇指或手指接触“Touch to Test “板。接着这个人把仪器传个第二个，让他接触测试板，观察LCD屏，这时候显示的就是这两个人之间的电位差。如果这两人的鞋类或腕表带都不接地，该功能模拟的是电荷在第一个人上产生并通过PCB板传递给第二个人，这个过程有能产生几千伏特的电压的潜力

ACL-600人体静电检测仪可以应用于许多不同类型的防静电产品的各种静电控制的情况。

常见问题

问：为什么要使用ACL-600静电检测表？

答：ACL-600静电检测表是一种监测静电防护区域的直观方法。其液晶显示从1～19,990伏清楚地指示出人体或在防护区域内的生产工人所产生的静电大小。它也可以作为每天检查静电防护区内使用的各种传导、泄放和防静电产品功效的办法。

问：当我触摸了不锈钢测量板，表上显示了一个静电值，我怎样释放掉这些静电？

答：首先，你必须使用接地线一端插入4毫米的蓝色插孔内，另一端接地；然后，触摸在“GROUND”字符旁边的10毫米的接线座，静电立刻被释放了。

问：ACL-600静电测量表指示0～19,990伏(人体模式HBM)。显然，0～9伏由印刷在表的面板上的“0”来表示，10位数由液晶显示的第一位来表示，依此类推。可是，既然表显示电压可达到19,990伏，为什么第四位不显示？

答：ACL-600采用3.5位数字显示，所以，只有当超过10000(10K)伏时，“1”会显示出来。

问：ACL-600可以测量＋、－两种极性，为什么只看到“－”极性显示？

答：如果ACL-600显示“－”号，表示负电；如无“＋、－”显示，表示正电。

问：ACL-600是安装在墙上固定位置使用，还是随身携带使用？

答：两种方式均可。如果将它挂在ESD防护区外的墙上使用，它可以作为一种教育手段，生产工人和客户通过触摸测量，可以清楚地看到他们自己是否携带过多的电荷，并在进入防护区前将电荷释放。

问：在人体放电后，还需要采取预防保护措施吗？

答：人体由于与衣服和接触的物品摩擦，在持续不断地产生静电荷，所以必须一直保持接地。触摸不锈钢测量板，ACL-600会告诉你，你所佩带的腕带是否接地有效。测量时，把脚在地上摩擦，如果你的腕带接地良好，表上显示应为“0“；否则，表上将显示出静电大小。

问：ACL-600只能用于指示腕带接地不良吗？

答：任何物体产生静电或没有接地，ACL-600都会指示。如果两个人之间也有静电位差，一个人摸着不锈钢测量板，把表递给另一个人，让他也触摸测量板，这时显示的是两个人的静电位差，这样可以模拟一个人把一块印刷线路板递给另一个人。

ACL-600校准步骤

１、将１伏电压输入接到输入表上，即0伏接地，1伏接至连接U1的R12端，用数字电压表检测这个电压，并调节VR1，直到读数与数字电压表相符(普通的AA电池可作为1伏电压输入)。

２、用数字电压表检测，将ACL-600接到6.5伏电源上，调节VR2，直到出现"LOBAT"指示。

技术参数：

电　　源： 9伏的PP3碱性电池，大约使用寿命6个月。

使用电压： 6.5伏<V<9伏；6.5伏时，显示低电压LOBAT提示。

温　　度： 使用：5℃～49℃ 保存: -15℃～+60℃

相对湿度： 0%～90%.无凝结

精　　度： ±5%

重　　量： 220克

外形尺寸： 145mm×90mm×33mm
