人体静电释放报警器

1、产品简介

人体静电释放报警器是适用于易燃、易爆及防静电场所的人体静电释放的仪器仪表。其特点在于设计合理的人体静电释放电阻， 合理有效控制人体静电释放，延长人体静电释放时间，降低瞬间人体静电释放能量，能够使人体静电安全释放。同时能检测人体与静电触摸球接触是否可靠，声光报警提示静电消除是否完毕。

人体静电释放报警器设计参考以下国家标准：

GB12158-2006《防止静电事故通用导则》

GB5074-2002《石油库设计规范》

第14.3.13条规定：由于人们穿着人造织物衣服极为普遍，人造织物极易产生静电，往往积聚在人体上。为防静电可能产生的火花，需对进入油泵房、轻油罐顶上、轻油作业区的操作平台，以及爆炸危险区域等处的扶梯上或入口处设置消除人体静电的装置。此消除静电装置是指用金属管做成的扶手，在进入这些场所之前人体应抚摸此扶手以消除人体静电。

SH3097-2000《石油化工静电接地设计规范》

人体静电释放报警器经国家防爆电气产品质量监督检验中心（NCEX），符合下列标准：

GB3836.1-2010 爆炸性环境 第1部分：设备通用要求

GB3836.4-2010 爆炸性环境 第4部分：由本质安全型“i”保护的设备

产品防爆标志为ExiaIICT4 Gb。

2、产品工作原理及组成

2.1工作原理

目前，部分易燃、易爆危险场所仍采用金属导体直接接地放电的方式来消除人体静电，此方式虽能消除人体静电，但是，此方式采用导体间放电的形式释放静电电荷，释放电阻小，静电释放时间短，瞬间释放能量大，从而导致人体电击或引发火灾爆炸事故的可能性和必然性。

人体静电释放报警器弥补了目前人体静电导除方式的不足，合理的人体静电释放电阻，延长人体静电释放时间，降低人体静电瞬间释放能量，有效规避了火灾爆炸事故的发生和人体静电电击的现象。

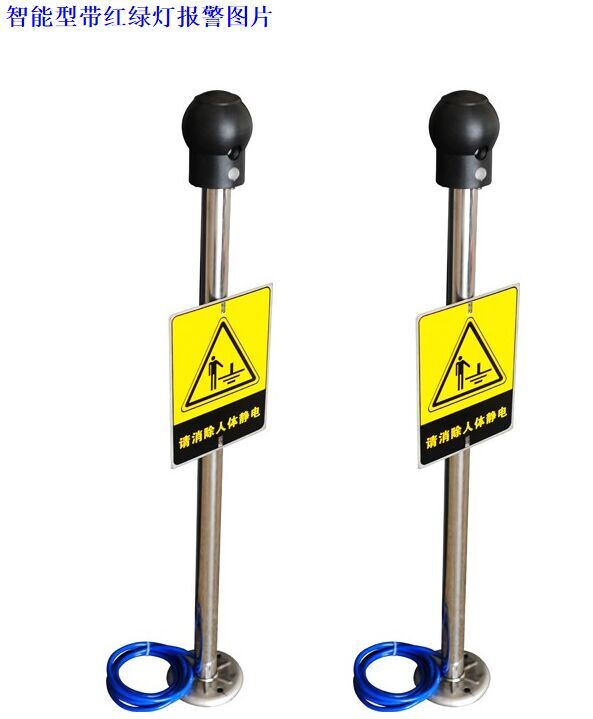

2.2产品组成

3.产品特点
1.超低功耗设计，正常使用期间无需更换电池
2.触摸式感应，无机械活动部件
3.专题环氧树脂密封，防腐、防水、防潮
4防爆触摸球，安全释放静电，人体接触不产生电击感
5.声光报警提示人体与防爆触摸球接触可靠和静电释放完毕
6接地线独立检测，接地电阻符合标准，确保可靠接地

4电气参数

1.      工作电源：高性能内置锂电池
2.      休眠电流：<1mA
3.      工作电流：<5MA
4.      工作温度：-40℃~60℃
5.      响应时间：<1s
6.      接地电阻：≤Ω55
7.      防爆等级：ExiaIICT4  Gb
8.      耐静电压：±20KV
9.      报警方式：声光报警（>90Db、30cm直线距离测量）

5机械参数

1.      立杆材质：304不锈钢
2.      立杆直径：Φ38mm
3.      立杆壁厚：1.0mm
4.      产品高度：1m
5.      触摸球直径：Φ90mm
6.      安装法兰壁厚：3.0mm
7.      接地电缆长度：3m直线PU电缆立杆直径：Φ38mm

1. 立杆壁厚：1.0mm

2. 产品高度：1m

3. 触摸球直径：Φ90mm

4. 安装法兰壁厚：3.0mm

5. 接地电缆长度：3m直线PU电缆

6 产品安装

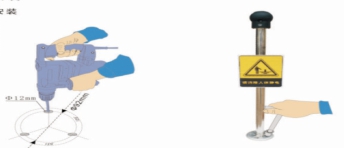

6.1立杆安装

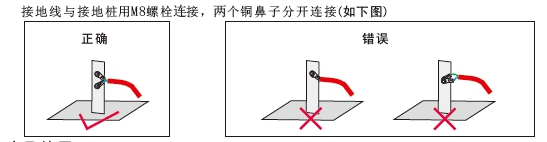

6.2接地线安装

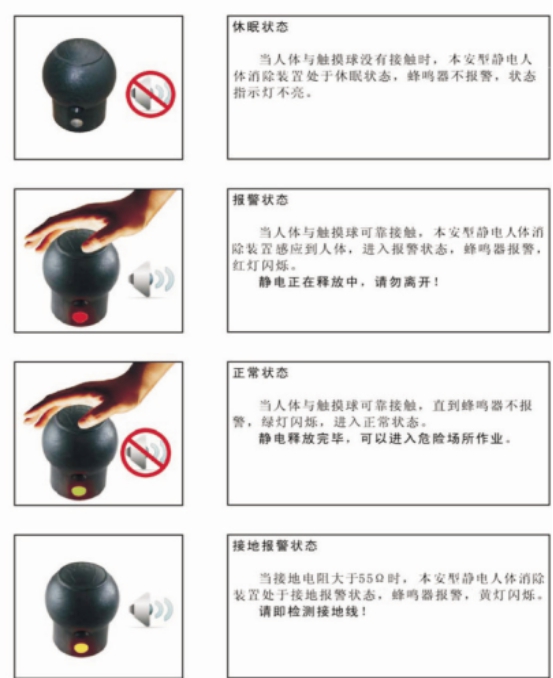

7 产品使用

8产品安装使用注意事项

1.静电释放报警器安装必须符合GB836.15-2010  爆炸性环境  第15部分：危险所电气安装（煤矿除外）“第12.2.5.1条的有关要求。

2.最大使用环境温度介于-40℃~+60℃之间.

3.请勿自行更改该产品的零部件,应会同产品制造商共同解决运行中出现的故障,以杜绝损坏现象的发生.

(4)产品的安装、使用和维护应遵守产品说明书、GB3836.12-2010   爆炸性环境第13部分：爆炸性气体环境用的电气设备的检修、GB3836.15-2010 爆炸性环境第15部分：危险场所电气安装（煤矿除外）、GB3836.16-2010 爆炸性环境第16部分:电气装置的检查和维护（煤矿除外）及GB50257-1996“电气装置安装工程爆炸和火灾危险环境  电气装置施工及验收规范”的有关规定。

（5）产品无法正常工作时，需更换防爆触摸球。

9设备维护

1.保持设备清洁，定期清理防爆触摸球上的灰尘、油污，防止防爆触摸球的感应灵敏度降低。

2.定期检查和维修设备，检查接地线的接地螺栓等配件是否松动，以免引起接触不良。
